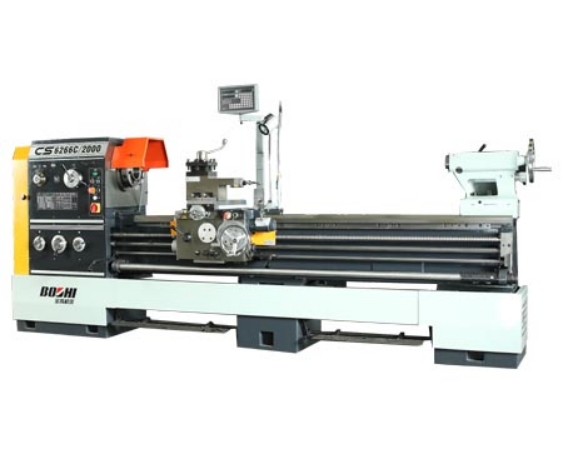

- CS61(2)66B(C)系列
-
五軸復合加工中心
-
五軸加工中心
-
車削中心
-
臥式數控車床
-
立式數控車床
-
專用數控車床
-
簡式數控車床
-
普通車床
-
臥式加工中心
-
立式加工中心
-
VMC標準系列
-
BV系列
-
重載型
-
高精型
-
-
龍門加工中心
-
專用加工中心
-
自動化及其它
--可車削內外圓柱面、端面及其它旋轉面；
--車削各種常用公制、英制、模數、徑節螺紋；
--進行鉆孔、鉸孔和拉油槽等；
--還能車削各種扁平和異型零件；
--主軸通孔直徑可為Φ82、Φ105，可通過不同直徑的棒料；
--具有公制或英制進給系統，適合使用不同長度計量單位的地區和國家；
--配有手動剎車和腳踏剎車，操作習慣不同的地區和國家選擇；
--不同電壓（220V、380V、420V），不同頻率（50Hz、60Hz）的電氣系統。
產品特點：
1）機床采用三維建模及有限元法設計,從理論上對機床的總體布局和關鍵結構進行分析和計算,機床有剛性高、熱變形小、主軸溫升低、振動小、整機噪音低、承受切削扭矩大，能適應強力切削的特點。
2）優化的結構設計加上完善的工藝措施，確保機床具有較高的加工精度和良好的精度保持性，機床加工工件穩定性好。
3）機床的床身、床頭箱、床鞍、臺尾等關鍵零件的加工均采用高精度數控設備進行加工。優良的加工設備，保證了機床零件高的加工精度，是確保機床各項技術性能的重要措施。
4）機床采用模塊化設計，機床可以根據用戶的要求提供多種配置（如：刀架、電壓、中心架、防護等配置）。
適應行業：
適用于機械、輕工等行業的多種加工需求。
|
項 目 |
CS6166B |
CS6166C |
CS6266B |
CS6266C |
|||||
|
床身上最大回轉直徑mm |
φ660 |
||||||||
|
馬鞍內最大回轉直徑mm |
/ |
φ870 |
|||||||
|
馬鞍內有效長度mm |
/ |
240 |
|||||||
|
床鞍上最大回轉直徑mm |
φ420 |
||||||||
|
最大工件長度mm |
750/1000/1500/2000/3000 |
||||||||
|
主軸孔徑mm |
φ82 |
φ105 |
φ82 |
φ105 |
|||||
|
主軸頭型式 |
ISO 702/Ⅱ No.8凸輪鎖緊型 |
||||||||
|
主軸轉速r/min |
24級 9-1600 |
12級36-1600 |
24級 9-1600 |
12級36-1600 |
|||||
|
主軸電機功率kW |
7.5 |
||||||||
|
尾座套筒直徑/行程mm |
φ75/150 |
||||||||
|
尾座頂尖錐度 |
MT5# |
||||||||
|
刀位數/刀方尺寸 |
4/25X25 |
||||||||
|
上刀架最大行程mm |
145 |
||||||||
|
下刀架最大行程mm |
|
310 |
|||||||
|
橫向進給量種數及范圍 |
93種 0.027-2.73mm |
65種 0.027-1.07mm |
93種 0.027-2.73mm |
65種 0.027-1.07mm |
|||||
|
縱向進給量種數及范圍 |
93種 0.028-6.43mm |
65種 0.063-2.52mm |
93種 0.028-6.43mm |
65種 0.063-2.52mm |
|||||
|
公制螺紋范圍 |
48種（0.5-224） |
22種1-14 |
48種（0.5-224） |
22種1-14 |
|||||
|
英制螺紋范圍 |
48種 72-1/8tpi |
25種28-2tpi |
48種 72-1/8tpi |
25種28-2tpi |
|||||
|
模數螺紋范圍 |
42種 0.5-112 |
18種0.5-7 |
42種 0.5-112 |
18種0.5-7 |
|||||
|
徑節螺紋范圍 |
42種 56-1/4DP |
24種56-4DP |
42種 56-1/4DP |
24種56-4DP |
|||||
|
冷卻泵電機功率 |
AOB-25 150W 25L/min |
||||||||
|
機床外型長度尺mm |
750 |
2382 |
|||||||
|
1000 |
2632 |
||||||||
|
1500 |
3132 |
||||||||
|
2000 |
3632 |
||||||||
|
3000 |
4632 |
||||||||
|
機床外型寬度尺mm |
|
975 |
|||||||
|
機床外型高度尺寸mm |
|
1350 |
|||||||
|
機床凈重kg |
750 |
2150 |
|||||||
|
1000 |
2200 |
||||||||
|
1500 |
2400 |
||||||||
|
2000 |
2600 |
||||||||
|
3000 |
3000 |
||||||||
